GUIA PARA EXPORTAR DATOS DE LA PC A LA ESTACION TOTAL TOPCON MEDIANTE EL PROGRAMA TOPCON LINK

Nota: Antes de iniciar con la exportación verificar que se tengan instalados los drivers del cable USB en el ordenador y de igual forma tener instalado el programa Topcon Link.

1. Conectar la estación total a la PC mediante el cable de comunicación USB.

2. Verificar el puerto que se asignó en la pc para ello buscamos en la PC el “Administrador de Dispositivos”

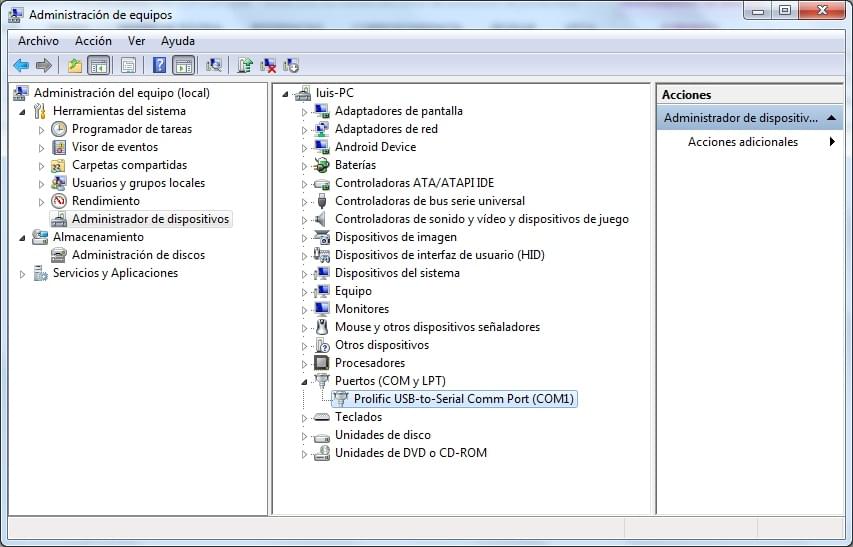

3. Después de dar clic en propiedades nos aparece una venta con el nombre Administración de equipos damos clic en la opción Administrador de dispositivos y nos aparece una lista de opciones, nos vamos a la opción puertos (COM Y LPT) en donde nos indica que puerto fue asignado, por ejemplo COM1, después de saber el número de puerto cerramos la ventana.

4. Antes de iniciar el programa es muy importante que el archivo que deseamos exportar a la estación total Topcon sea en formato de texto con los valores separados por comas y en el orden : Numero de punto, X, Y, Z

Ejemplo de archivo de datos:
1,1000.000,2000.000,100.000
2,5736.484,5836.583,274.584
3,6736.756,3776.385,280.573
4,6365.576,3757.385,279.586

5. Iniciar el programa Topcon Link nos dirigimos al menú principal [File] – [Export to Device] nos aparece una nueva ventana con el nombre Export to Device

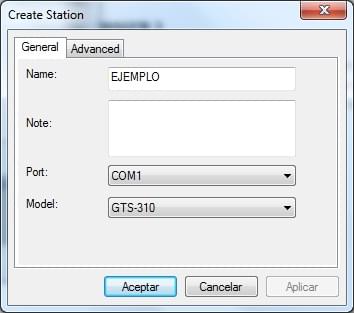

6. Del lado derecho de la ventana agregaremos una nueva estación dando doble clic en Add new Station, nos saldrá una nueva ventana; en la pestaña de [General] asignamos un nombre, seleccionamos el puerto COM como se vio en el paso 3 y seleccionamos el modelo de nuestra estación, si no aparece el modelo exacto podemos usar la GTS-310 como modelo “generico”.

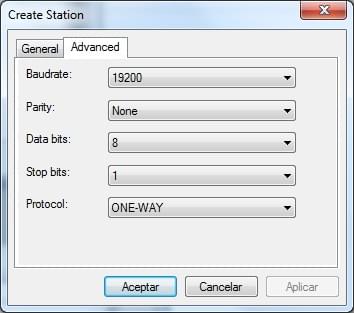

7. En la pestaña [Advanced] de la misma ventana configuramos la velocidad y protocolo, es importante que la velocidad y el protocolo sean los mismos que están configurados en la estación total y dar en [Aceptar].

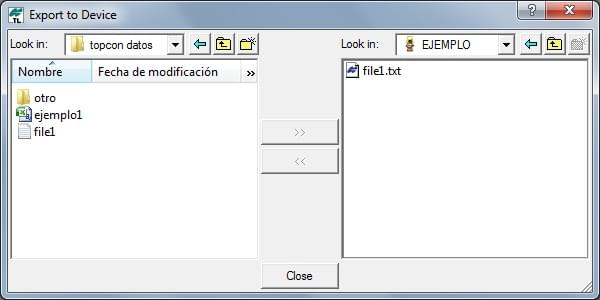

7. Una vez realizado lo anterior del lado izquierdo de la ventana de Export, seleccionamos la ubicación del archivo que vamos a exportar y del lado derecho de la misma ventana damos doble clic en el nombre de la estación que colocamos anterior mente y nos aparecerá un archivo con el nombre File1.txt.

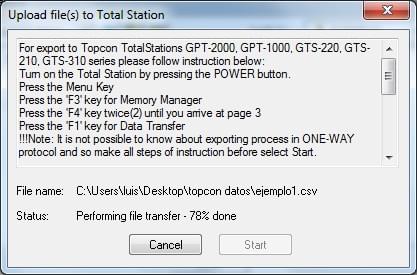

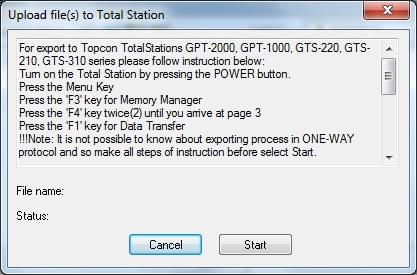

8. Dar doble clic en al archivo que vamos a exportar y nos saldrá una venta con el nombre Upload flie (s) to Total Station dejamos la ventana abierta y ahora nos vamos a configurar la estación total.

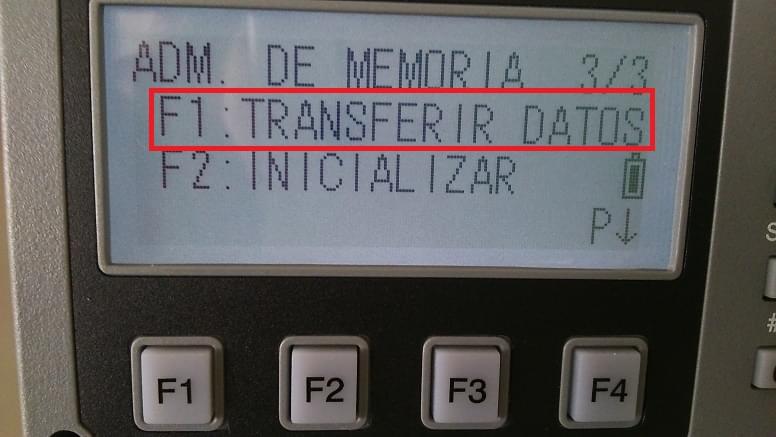

9. Encender la estación total, clic en  [MENU] – [F3: MANEJO DE MEMORIA] – [F4: CAMBIO DE PANTALLA] (DOS VECES) – [F1: TRANSFERIR DATOS]

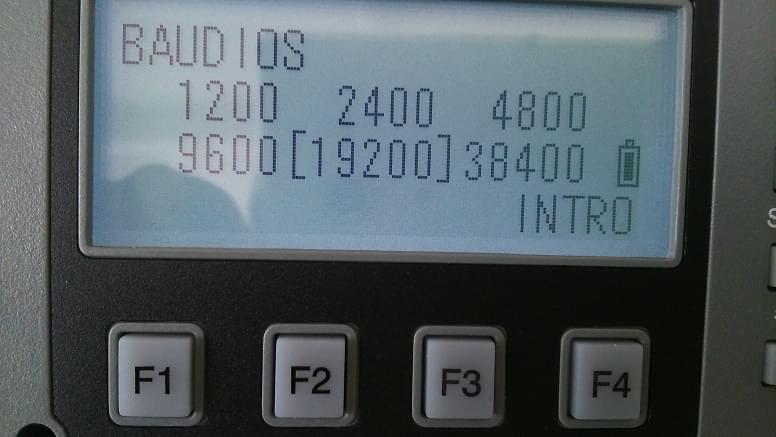

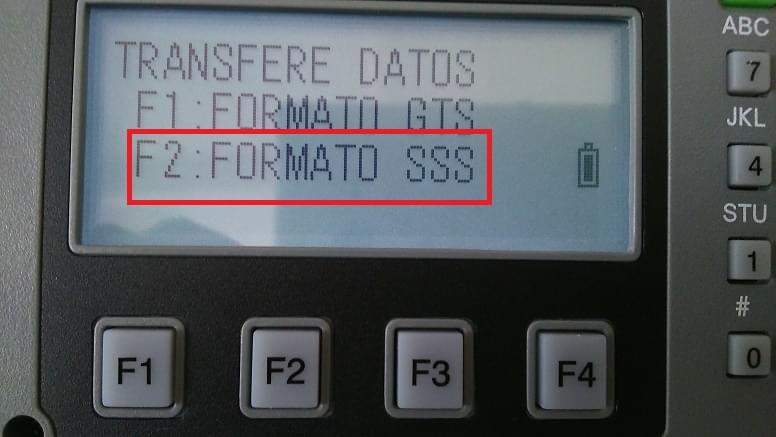

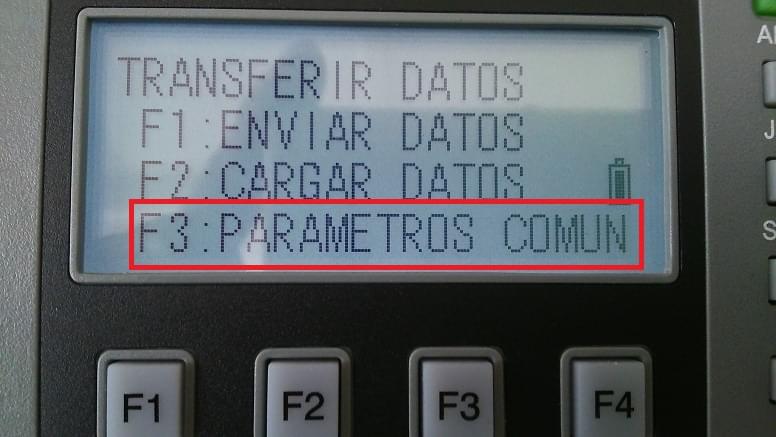

10. Después seleccionar la opción [F2: FORMATO SSS] – [F3: PARAMETROS COMUN] – [F1:BAUDIOS] y verificar que la velocidad sea la mismo que se puso en el programa Topcon Link y dar ESC para regresar.

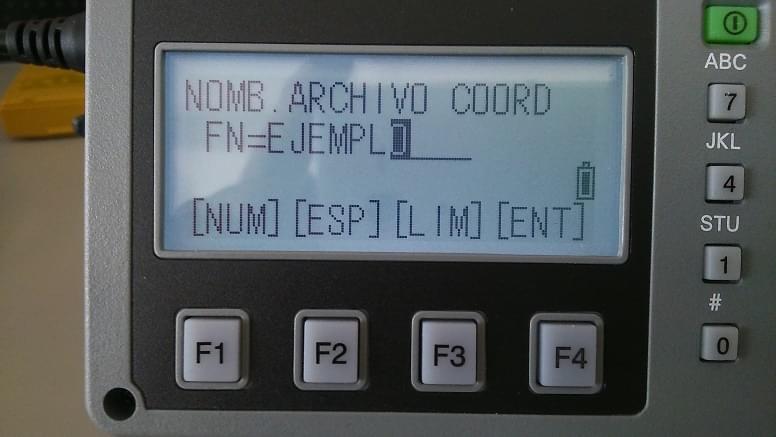

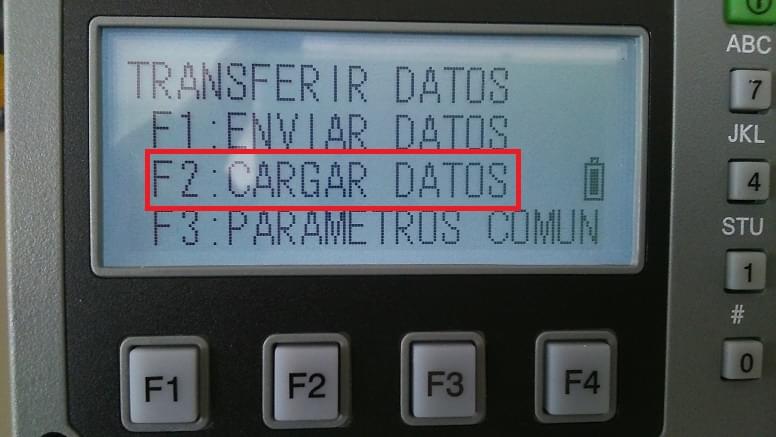

11. Una vez configurado los parámetros nos vamos a la opción [F2: CARGAR DATOS] y asignamos un nombre al archivo, es importante que el nombre sea diferente de los que tengamos y dar [ENTER]

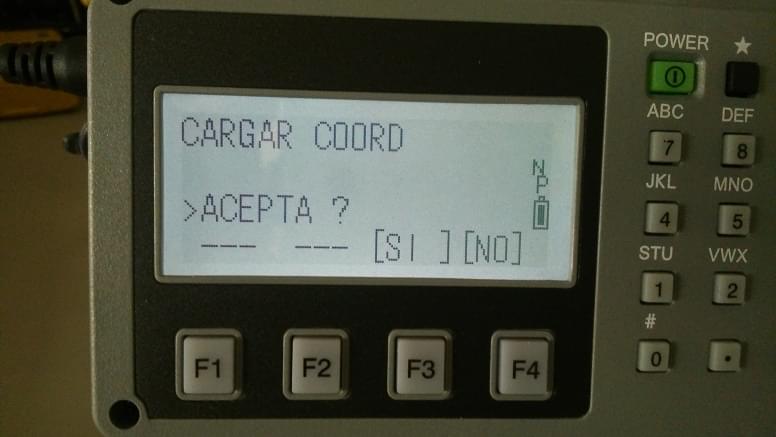

12. después nos pedirá aceptar el archivo y damos [SI], de igual forma en la ventana del programa Topcon Link damos clic en [Start] y automáticamente se exportara el archivo, podemos cerrar el programa Topcon Link y desconectar el cable USB

En este punto los datos ya estan cargados en la memoria de la Estacion Total. Si se requiere ver los datos en pantalla para asegurarse puede continuar con el punto No. 13

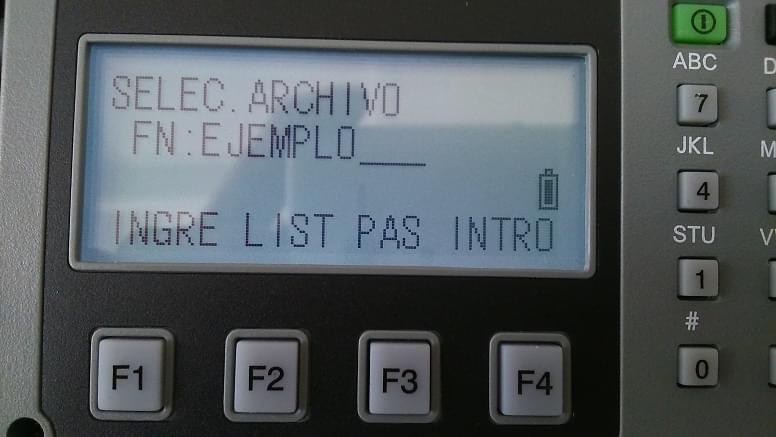

13. Para poder ver los datos enviados a la estación nos vamos a [MENU] – [F2: REPLANTEO] – [LIST]
Y buscamos el archivo con el nombre que le pusimos en la estación total y [Enter].

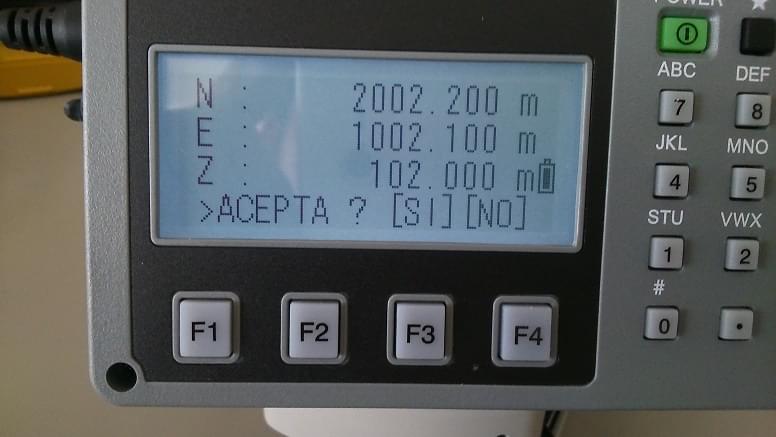

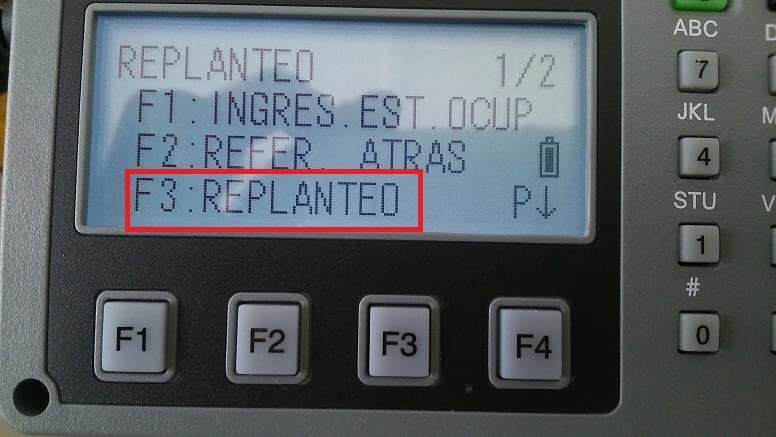

14. Al dar [Enter] se saldrá automáticamente de ese menú y damos [F3: REPLANTEO] – [LIST] y podemos ver los puntos que se enviaron a la estación, para verlos detalladamente seleccionamos el PUNTO DESEADO y [ENTER]
