Estos son los pasos para cargar datos a partir de un archivo de texto a las estaciones Sokkia de la Serie SET 500 y SET 600

Lo primero es crear el archivo de texto con las coordenadas, es muy importante respetar el formato que se va a usar, incluir todos los datos, por ejemplo :

Numero de punto, coordenada X, Coordenada Y, Coordenada z, descripcion

Si no se tiene la coordenada z poner 0, si no se tiene descripcion poner una coma al final

Ejemplo basico del archivo de coordenadas

1,1000.000,1001.000,100.000,
2,2000.000,2002.000,200.000,
3,3000.000,3003.000,300.000,
4,4000.000,4004.000,400.000,

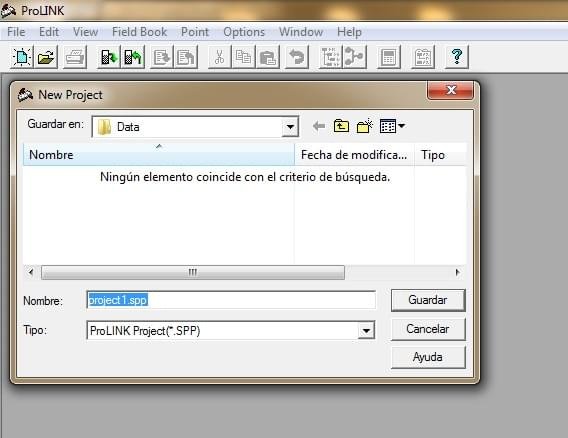

Abrir Prolink y crear un proyecto con [File-New Project]

Seleccionar [File-Import]

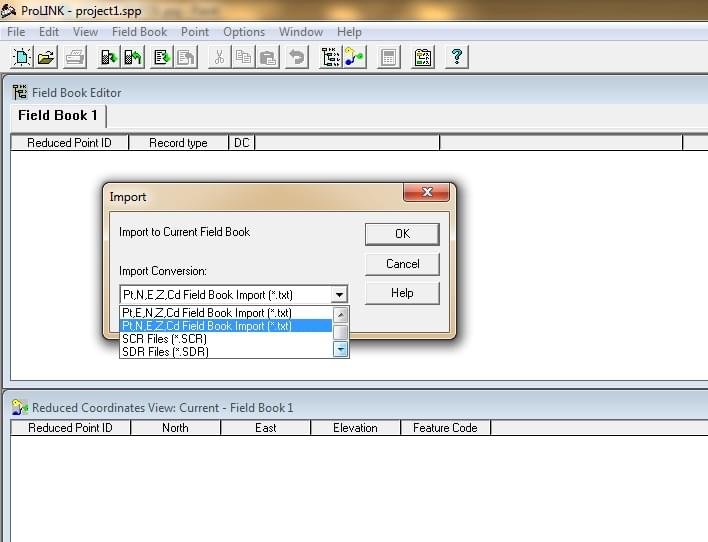

Seleccionar el “Import Conversion” = Pt,E,N,Z,Cd Field Book Import (*.txt) (Nota que debe seleccionar el formato que incluye comas)

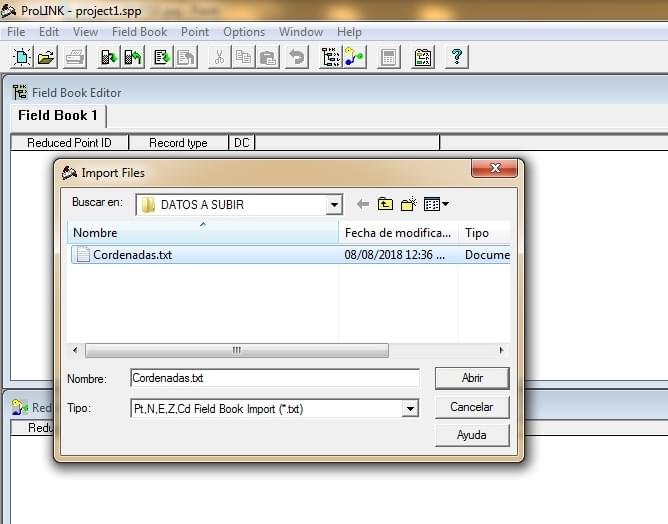

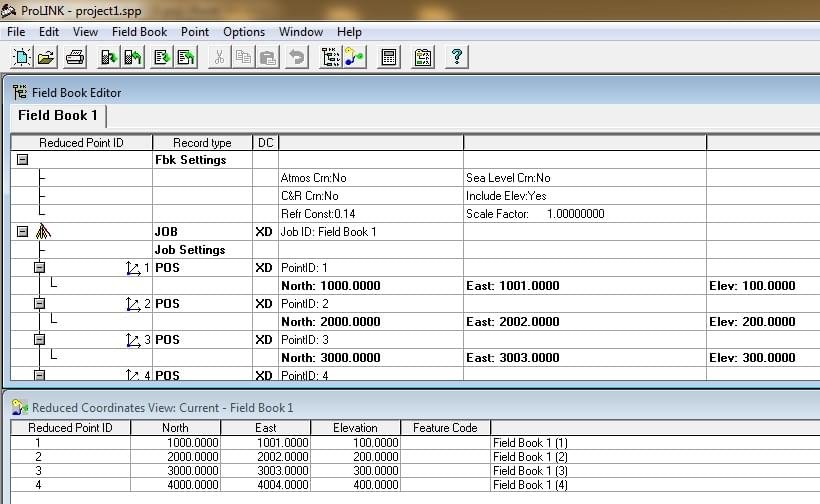

Seleccionar el archivo con las coordenadas, revisar que en pantalla aparezcan las coordenadas que requerimos


Ahora debemos exportar el archivo de coordenadas a formato SDR

Seleccionar [File-Export]

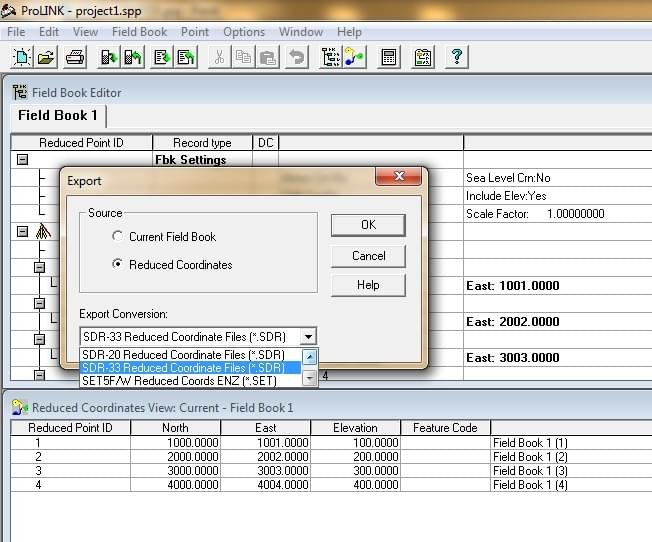

Seleccionar (x) Reduced Coordinates

Seleccionar Export Conversion: “SDR-33 Reduced Coordinate Files (*.SDR)”

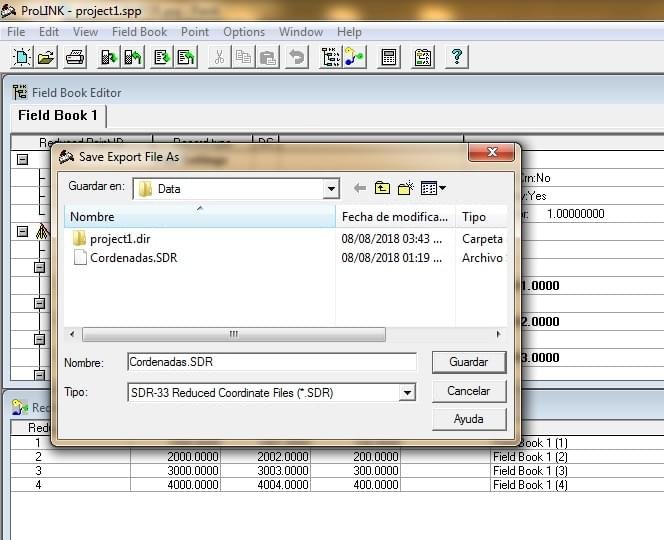

Grabar el archivo exportado al disco duro (IMPORTANTE, no grabar en el escritorio, ya que Prolink no lo puede cargar de ahi)

Los siguientes pasos hay que hacerlos en la Estacion Total

Enceder el equipo y conectarla a la PC

Oprimir [ESC]

Oprimir [F3-MEM]

Seleccionar [Known data]

Oprimir Tecla de cursor hacia abajo 5 veces para seleccionar [Comms setup]

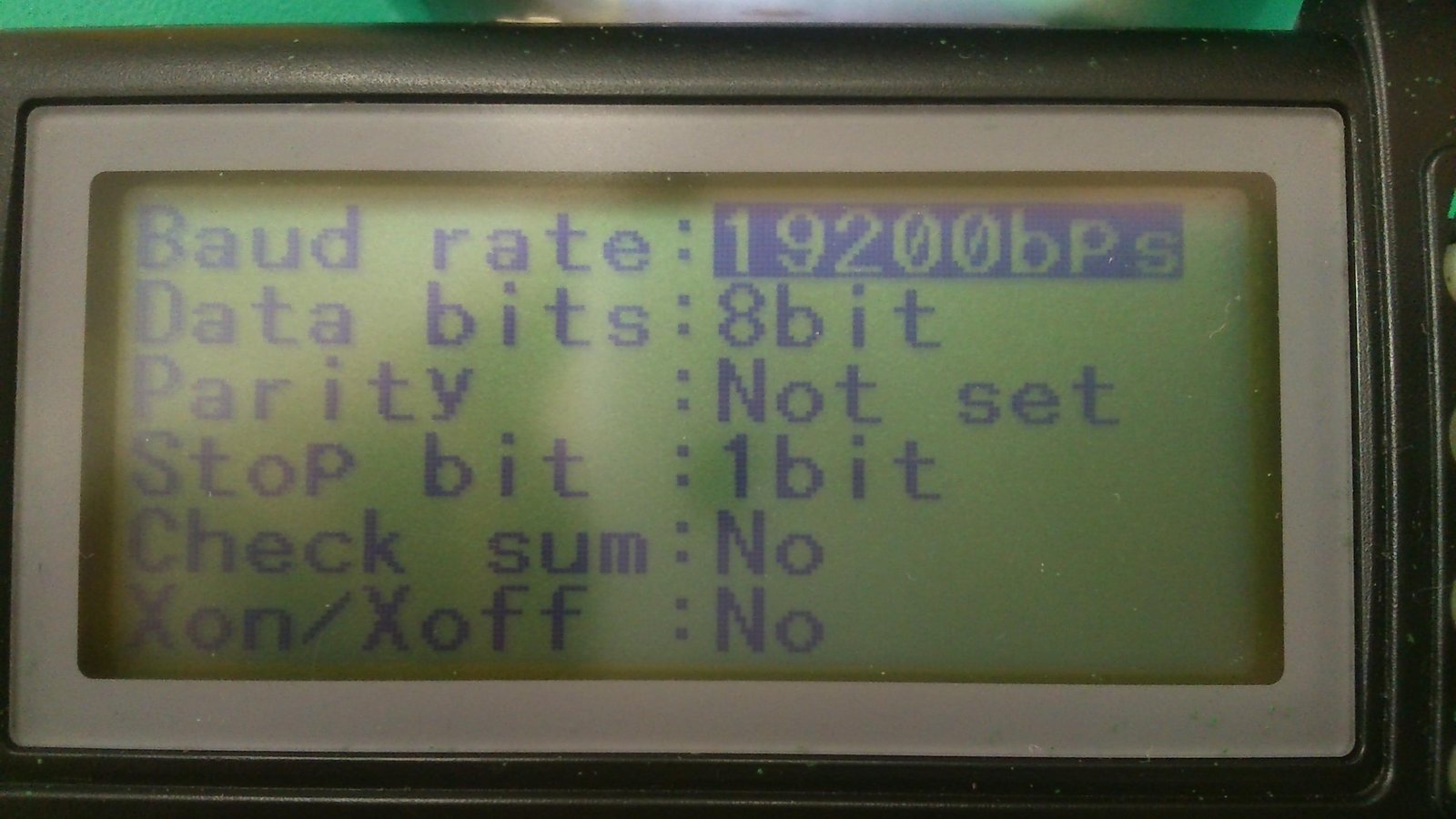

Cambiar la configuracion : 19200 // 8bit // Not set // 1bit // No // No

Oprimir tecla de cursor hacia abajo 2 veces para seleccionar [Comms input]

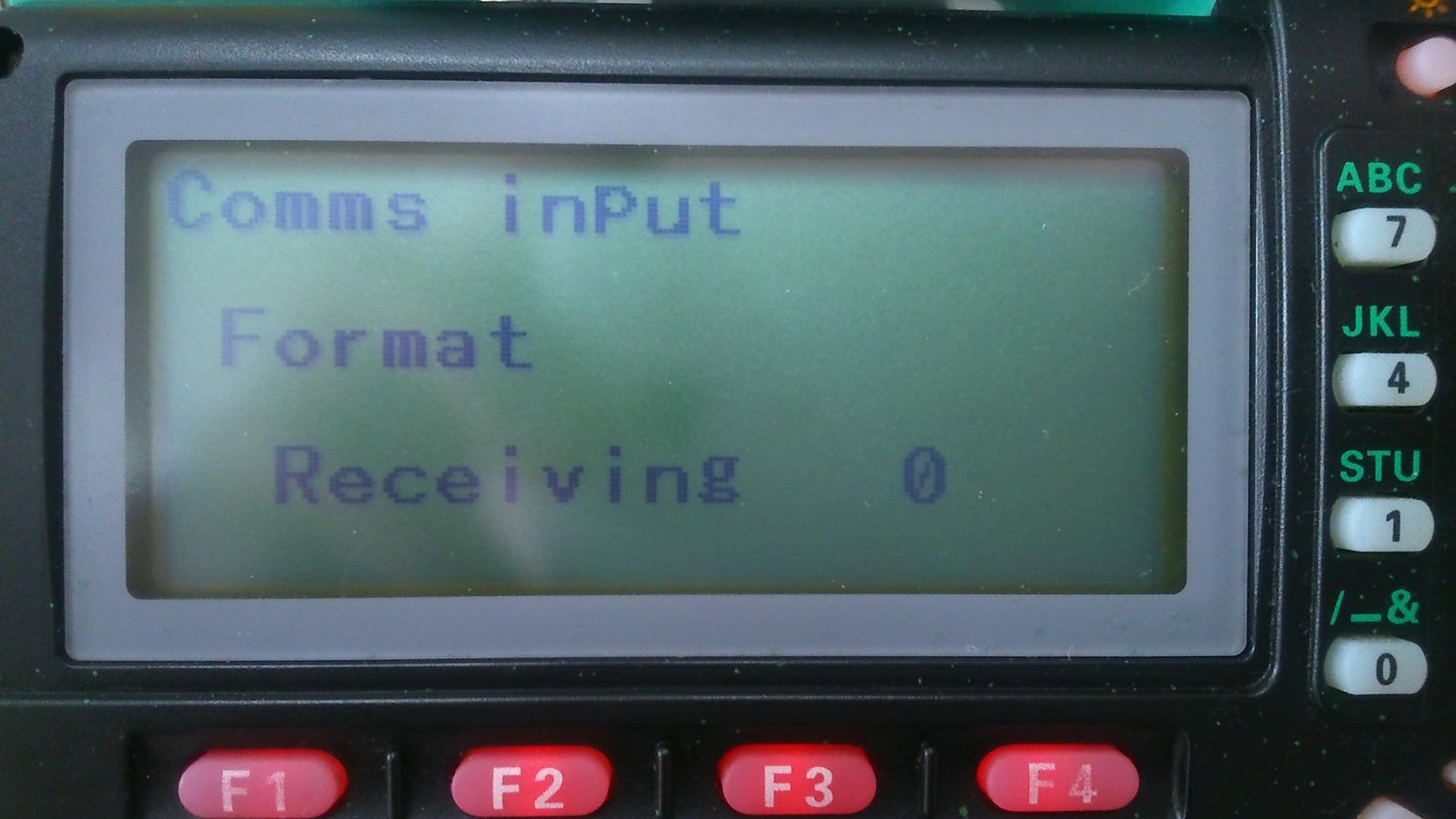

La Estacion ya esta lista para recibir los datos, se muestra pantalla “Comms input”

Continuar ahora en la PC…..

Seleccionar [File-Send Receive]

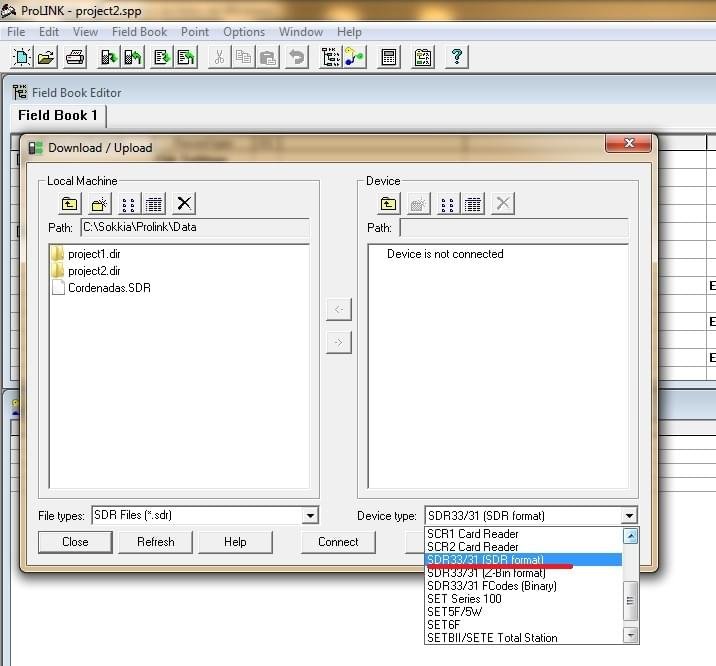

En “Device Type” seleccionar “SDR33/31 (SDR format)”

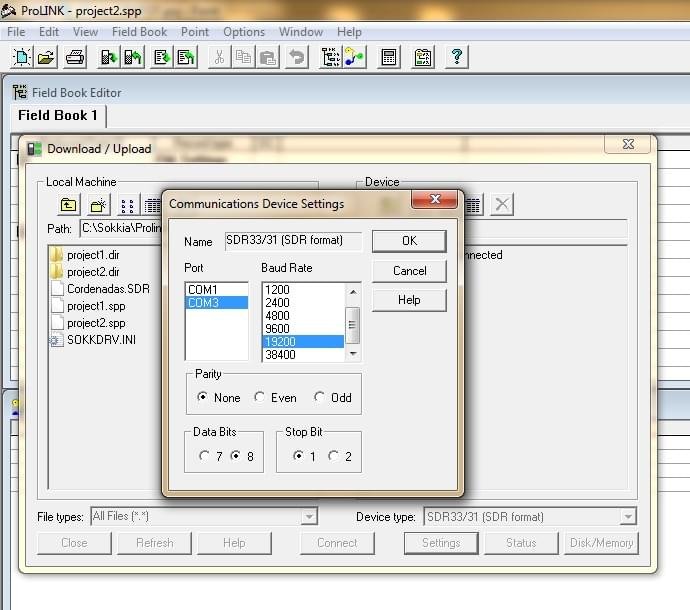

Oprimir [Settings] y seleccionar el puerto y la velocidad igual que en la Estacion Total

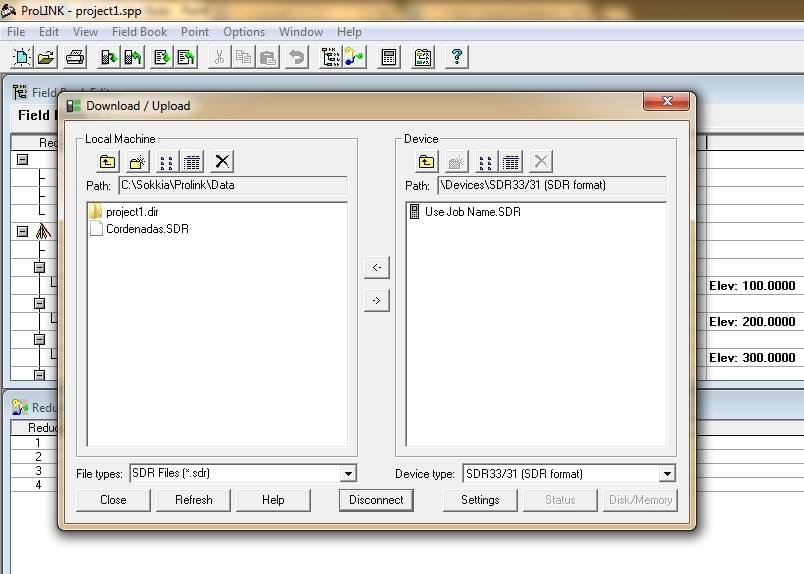

Oprimir [Connect]

Seleccionar del lado izquierdo el archivo *.SDR que se quiere enviar

Oprimir el boton [->]

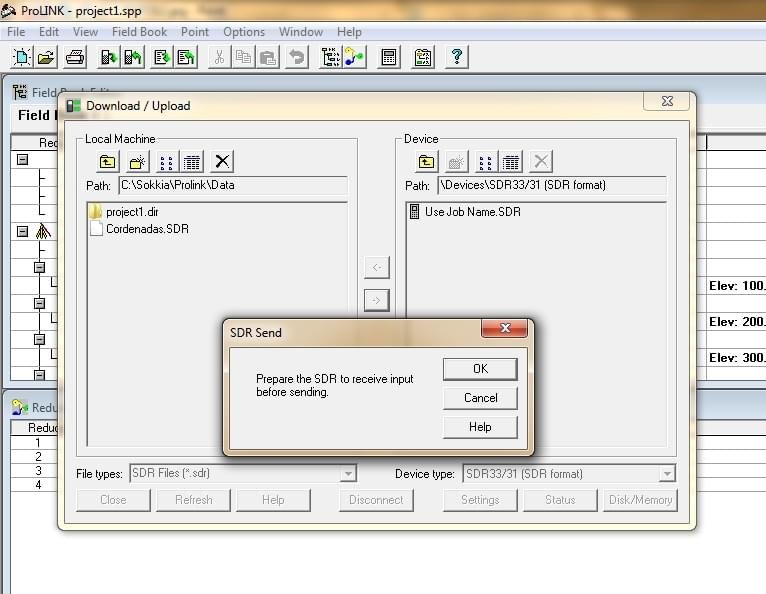

Asegurarse que la estacion esta lista para recibir los datos y oprimir [OK]

La Estacion Total debera empezar a recibir los datos

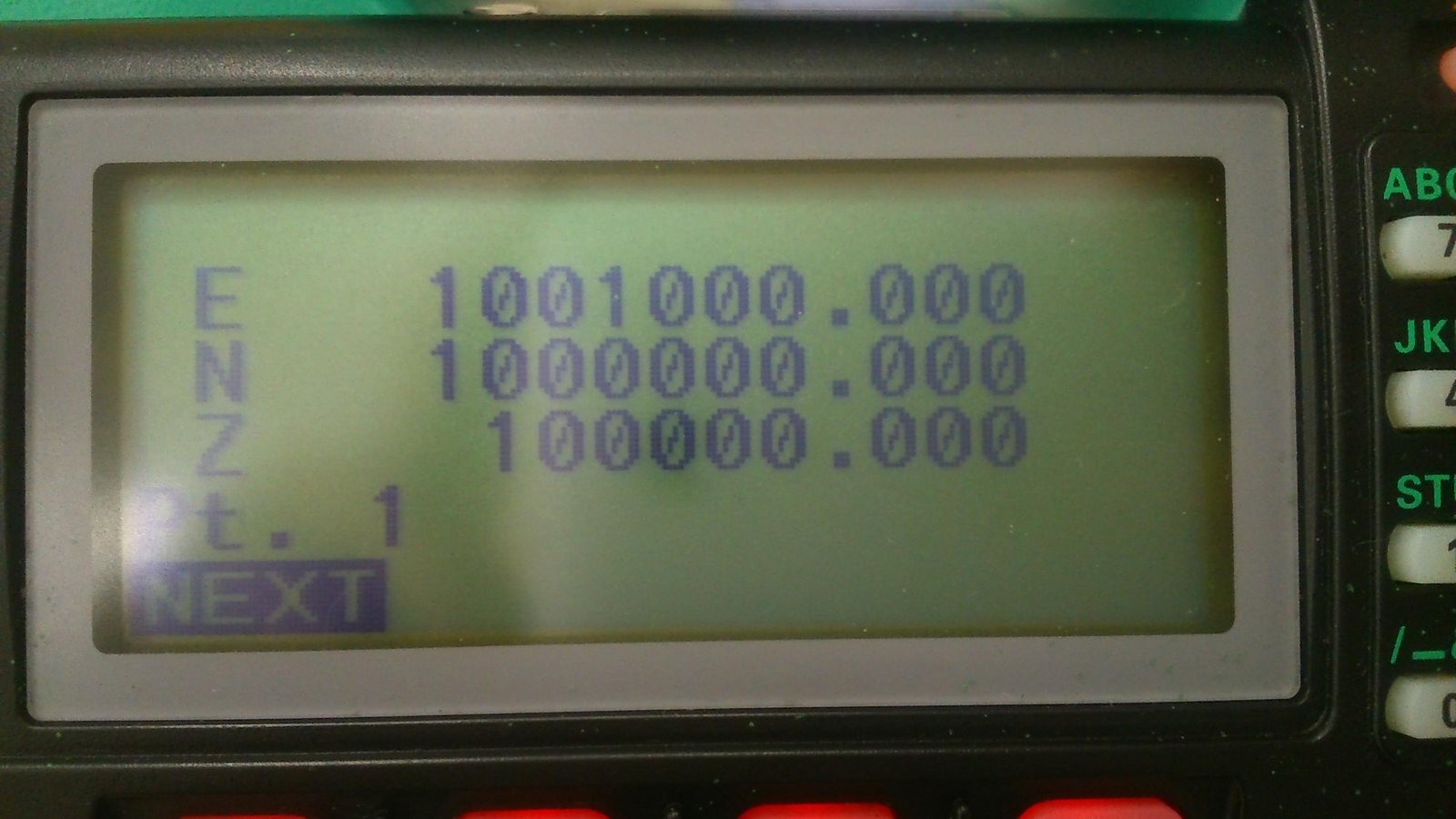

Con la opcion [View] en la estacion total se pueden ver los puntos que se acaban de cargar
