Descripción

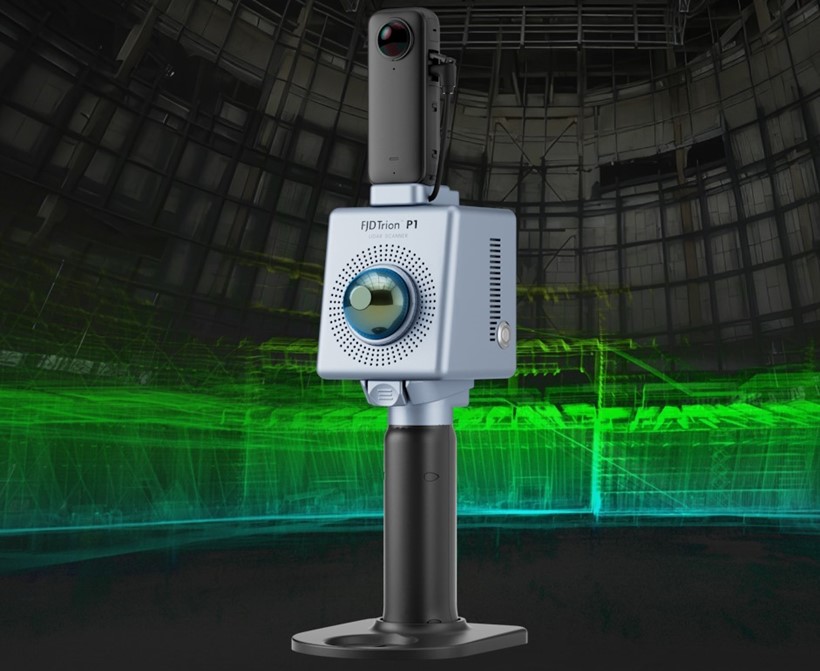

Escaner LiDAR
El FJD Trion P1 es un escaner portatil para realizar mediciones en tercera dimension, creando una nube de puntos y con una camara de 360 grados para referenciar los puntos con un video, formando un modelo completo a color.
Diferentes usos
A partir de su nube de puntos se pueden calcular distancias entre diferentes vertices, areas y volumenes abriendo oportunidades en diferentes escenarios.

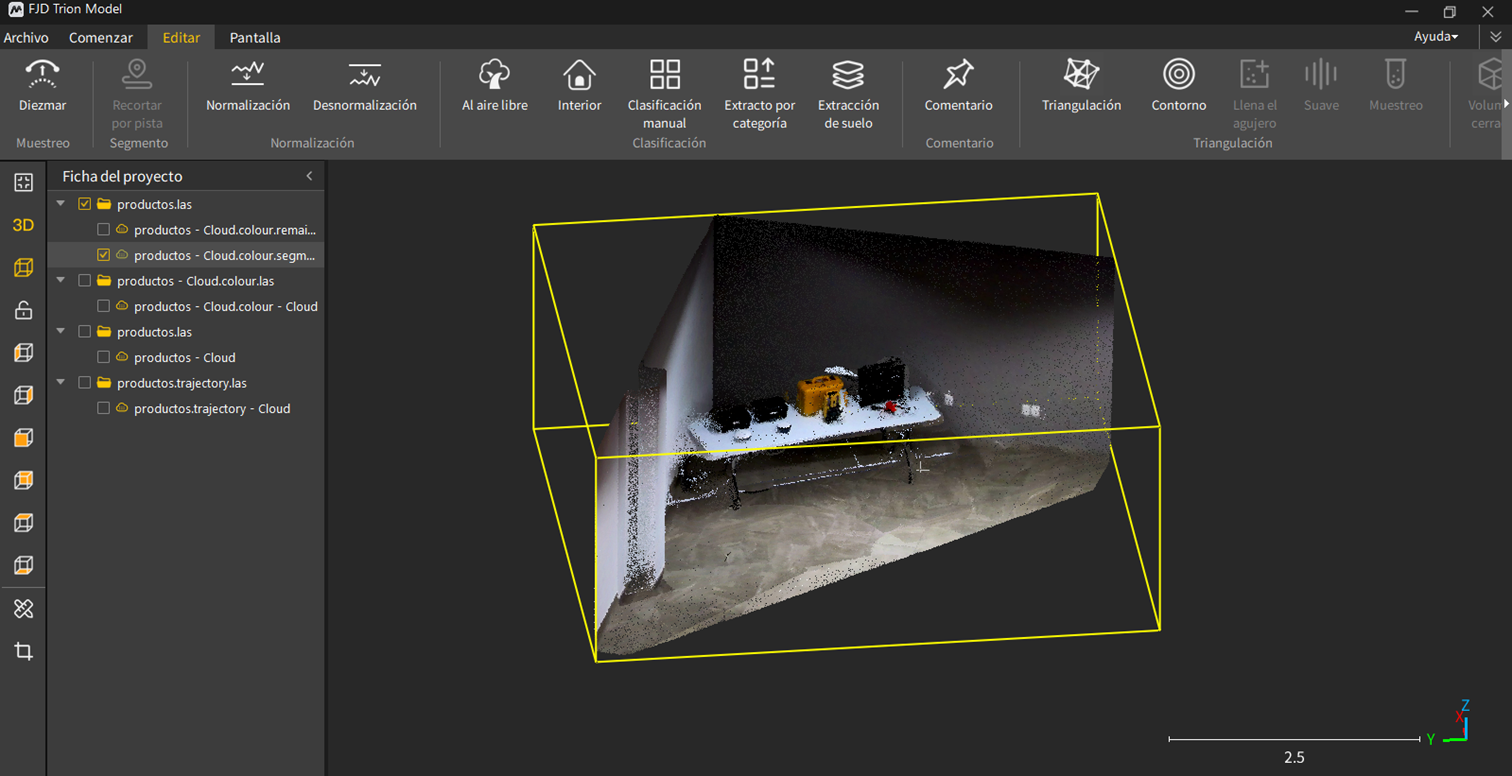

Procesamiento del proyecto mediante FJD Trion Model
Descargando los archivos creados por el escaner LiDAR, se procesan en el programa FJD Trion Model, para crear la nube de puntos, y enlazarlos con el video descargado para darles color. Este es el escaneo de nuestras instalaciones con unos equipos topograficos

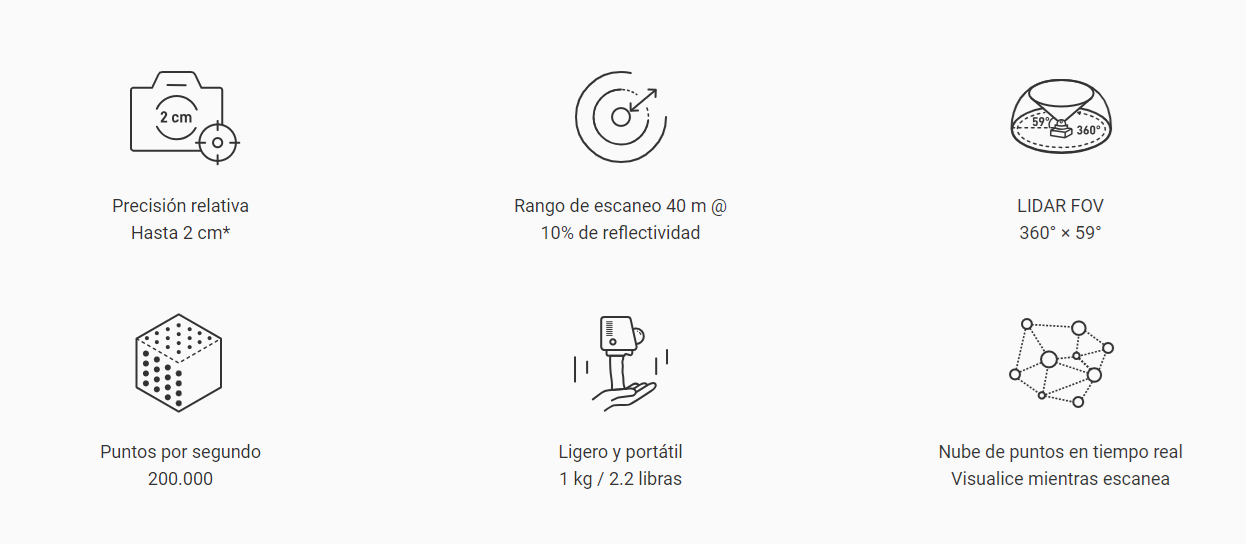

Especificaciones tecnicas
| Equipo | |
| Peso del equipo | 1kg |
| Dimensiones | 160x120x270mm |
| WIFI | Interno 2.4GHz |
| Memoria interna | 447GB |
| Temperatura de funcionamiento | -10 a 45 grados Celsius |
| Transmision de datos | USB 2 |
| Escaner | |
| Precisión | 2cm |
| Rango de medición | 40m @10% de reflectividad 70m @80% de reflectividad |
| Longitud de la onda laser | 905nm |
| Calificación laser | Clase de seguridad ocular I |
| Campo de visión | 360 grados con perspectiva de 59 grados |
| Numero de cabezales laser | Uno |
| Tarifa de puntos | 200,000 puntos por segundo |
| Procesamiento | |
| Procesamiento de nube de puntos | En tiempo real |
| Visualizacion de nube de puntos | En tiempo real |
| Coloramiento de nube de puntos | En el programa FJD Trion Model |
| Bateria | |
| Fuente de energia | Bateria recargable, agarradera |
| Suministro electrico | 10.8V 3A |
| Interfaz de alimentacion | USB Tipo C |
| Consumo de energia | 12W (solo escaner) |
| Duracion de la bateria | 2h (bateria de agarre, solo escaner) |
| Camara | |
| Resolucion de camara | 5760x2880 pixeles 30fps |
| Campo de vision de la camara | 360 grados FOV |
