Aqui se muestran los pasos para que un GPS de la marca Emlid pueda recibir las correcciones del servicio TopNET mediante el protocolo NETRIP

Para ello es necesario que el GPS Emlid tenga conexion a internet, eso se consigue compartiendo la conexion con algun dispositivo como un celular, una PC o un modulo de banda ancha.

Aqui mostramos el caso en el que usamos un iPhone para compartir internet y al mismo tiempo para controlar el GPS. Puede usar tambien celulares con sistema operativo Android version 5.1 o mayor

Para configurarlo por primera vez se requieren de dos celulares

1. El primer paso antes que cualquier otro es descargar la APP “ReachView” en sus dos celulares

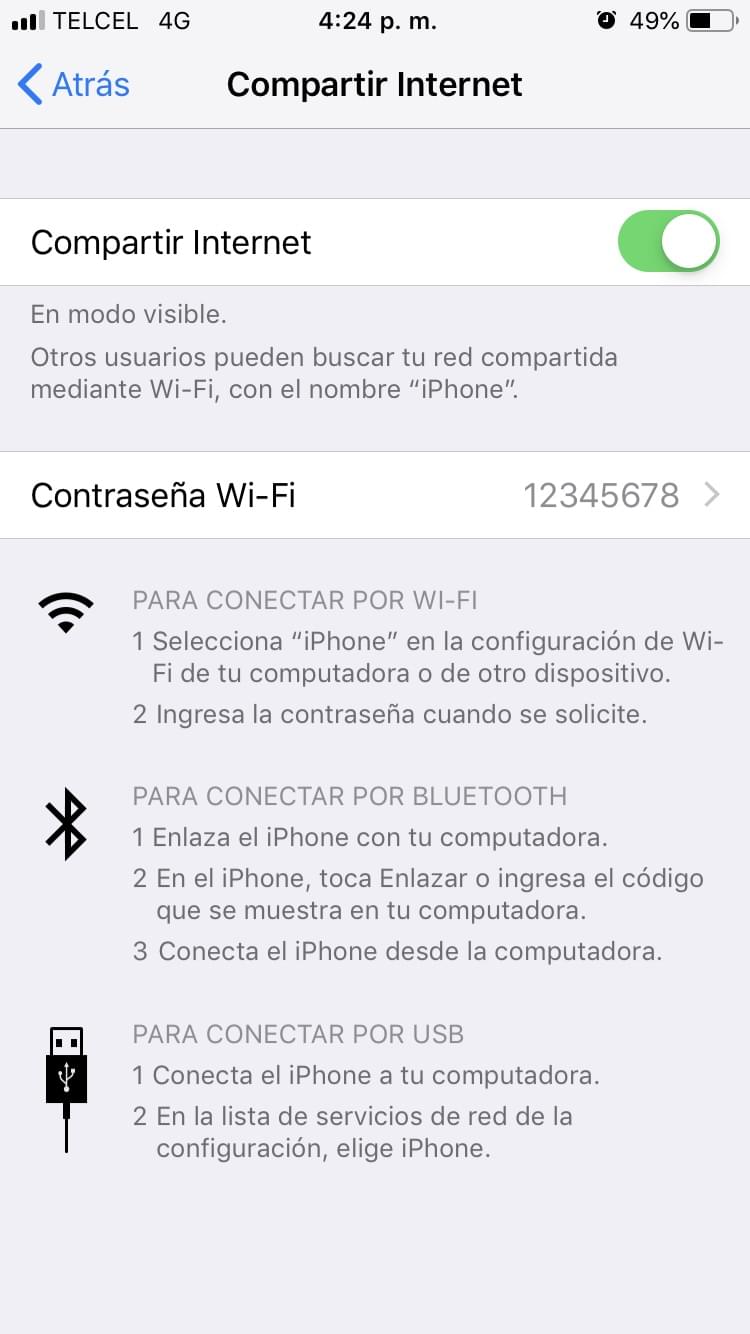

2. En el celular que va a usarse para compartir el internet y controlar el GPS debera activar esa opcion. En especial en el iPhone se activa entrando a [Configuracion] luego a [Compartir Internet] y debera prender la opcion [Compartir Internet], tenga en cuenta la Contraseña WiFi, la va a necesitar mas adelante. Ponga a un lado este celular, por el momento no se va a ocupar.

3. Encienda el GPS Emlid, éste va a generar una red WiFi con nombre reach:xx:xx (el nombre puede variar de como se indica, pero siempre empieza con “reach”)

4. En su segundo celular debera conectarse a esta red WiFi que genera el GPS y para ello debe usar la contraseña emlidreach . En especial si usa un iPhone debe entrar a [Configuracion] luego a [WiFi] en la lista de redes seleccionar reach:xx:xx y por ultimo capturar la contraseña emlidreach

5. Entre a la App “ReachView”, en la pantalla debera verse el Reach al que se conecto, seleccionelo y espere 1 minuto a que aparezca la informacion del GPS

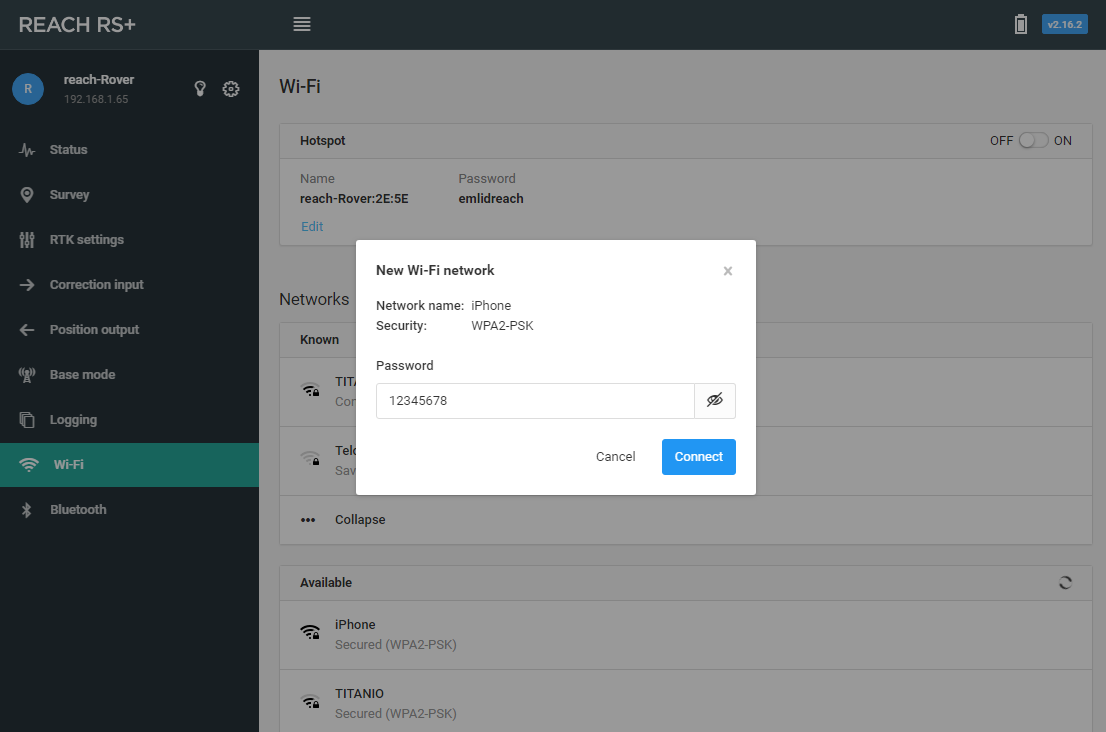

6. Dentro de la pantalla del GPS Emlid seleccione la opcion WiFi, selecciona la red que genero su primer celular, si esta usando un iPhone la red tiene por nombre iPhone, capture la contraseña y oprima [Connect]. En este momento el GPS Emlid debera conectarse al internet compartido de su celular, en especial en el iPhone se distingue por la banda de color azul que aparece en la pantalla que indica que el Emlid se ha conectado y se esta compartiendo el internet.

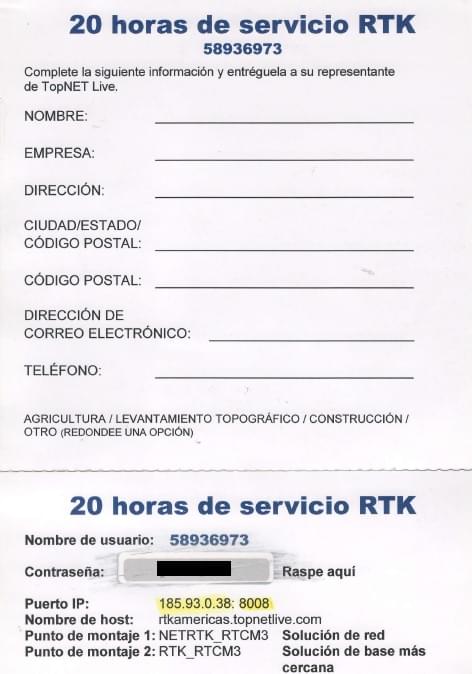

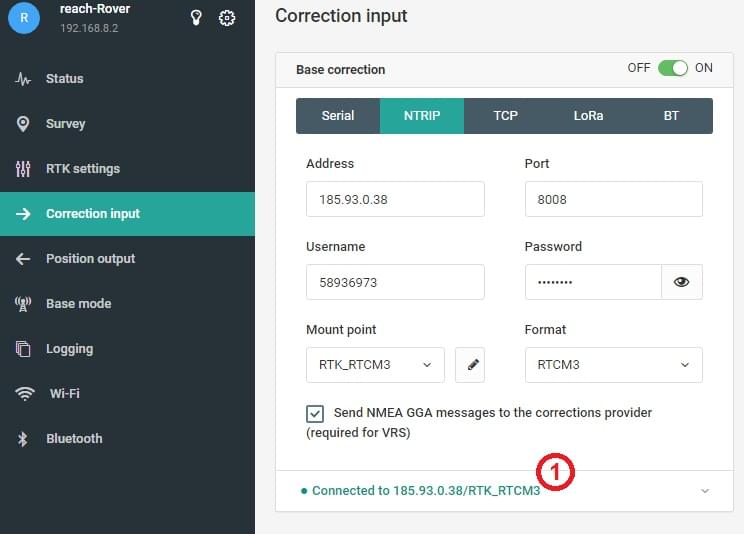

7. Ya puede poner a un lado el segundo iPhone, regrese al primer iPhone (el que esta compartiendo el internet) y entre a la aplicacion ReachView, seleccione de la lista el GPS Reach y entre a la opcion de “-> Correction input”. Seleccione [NTRIP] e introduzca los datos que se muestran en la tarjeta TopNET, al terminar de capturar los datos note que debe decir “Connected to 185.93.0.38/RTK_RTCM3” como se muestra en la imagen (1)

8. Grabe la configuracion con la opcion [Apply]

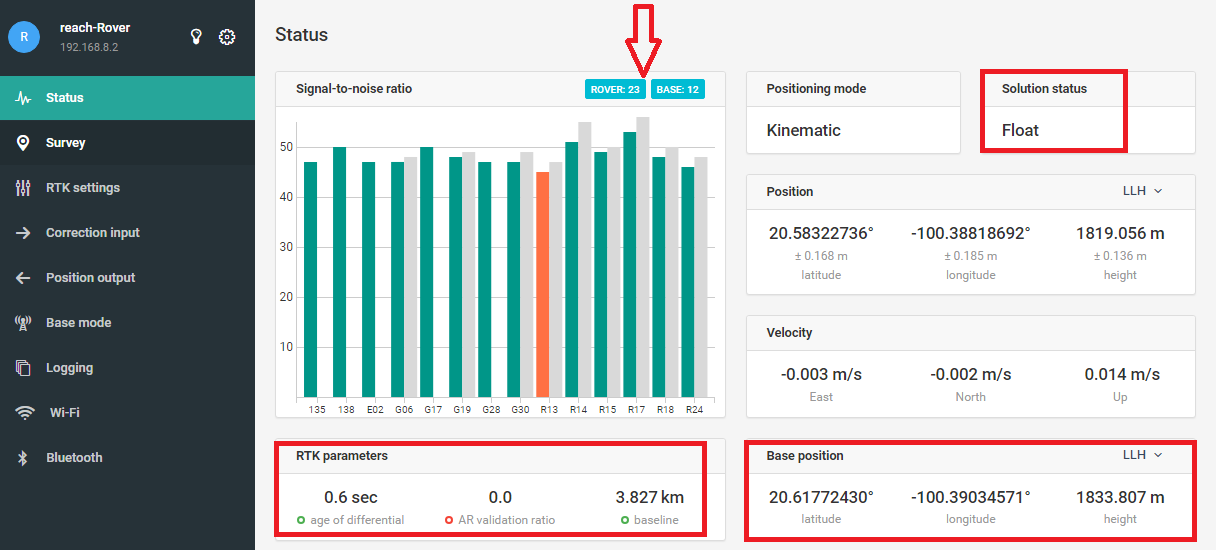

9. Para confirmar que su GPS Emlid Reach RS+ ya esta recibiendo correcciones de TopNET vaya a la pantalla de “Status”, debera ver la siguiente informacion

  • Barras grises en la señal de satelite, estos son los satelites que esta recibiendo la base
  • La leyenda “Rover:nn” y “Base:mm” que indican cuantos satelites esta recibiendo el Rover y cuantos la Base
  • En el recuadro RTK Parameters debe indicarse la distancia entre la base y el rover en donde dice “baseline”
  • El estatus de la solucion “Solution status” debera cambiar a FIX en unos 3 a 10 minutos, cuando tenga esa solucion es porque las coordenadas ya tienen precision al centimetro
  • Por ultimo en el recuadro “Base position” debera ver las coordenadas de la base

Para consultar el saldo de tiempo consumido asi como informacion de la conexion y de la red TopNET visite la siguiente pagina (use la misma cuenta que viene en la tarjeta de servicio)

https://rtkamericas.topnetlive.com
